از طرح‌های اولیه آزاد و روان تا رندرهای فوتورئالیستی، معماران طیف وسیعی از ابزارها را برای انتقال ایده‌های طراحی خود به کارفرمایان در اختیار دارند. دیاگرام. این شکل از ترسیم مدت‌هاست که در میان چهره‌های برجسته این حرفه، مانند OMA، محبوب بوده و از آن زمان به بعد به طور گسترده‌ای توسط فارغ‌التحصیلان رم کولهاس – از جمله استودیوی پویای هلندی MVRDV – مورد استفاده قرار گرفته است.
دیاگرام‌های MVRDV ناشی از تمایل به تقطیر ایده‌ها به یک توالی شفاف و متبلور است که به وضوح منشأ یک مفهوم معماری را منتقل می‌کند. این ترسیم‌ها داستان پشت فرآیند کاری استودیو را روایت می‌کنند و به نشان دادن مسیر منطقی شرکت به سمت یک راه حل طراحی که توسط عوامل برنامه‌ای و متنی شکل گرفته، کمک می‌کنند. در اینجا، هفت مورد از دیاگرام‌های رنگارنگ MVRDV و ساختمان‌هایی – چه تکمیل شده و چه در حال توسعه – که آن‌ها در شکل‌گیری‌شان نقش داشته‌اند، را نمونه‌برداری کرده‌ایم:

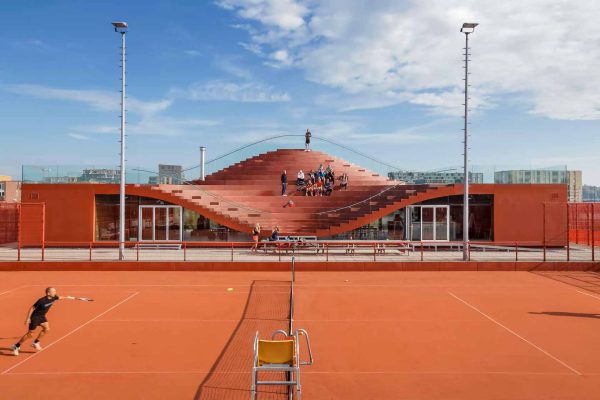

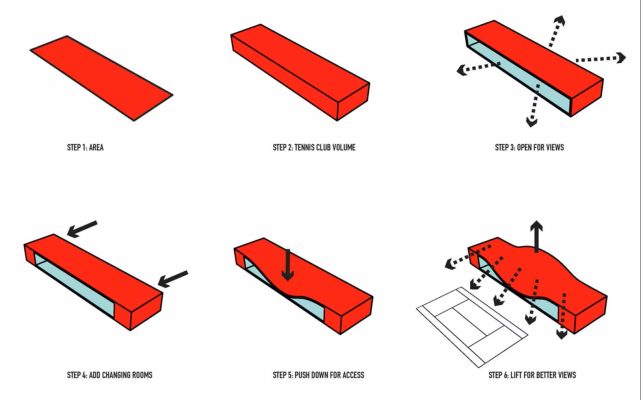

The Couch, IJburg, Netherlands
شکل‌گیری پاویون چندمنظوره MVRDV برای باشگاه تنیسی در شرق آمستردام، از نیازهای متفاوت برنامه و بستر منطقه‌ای ایجبورگ (IJburg) نشأت گرفت. ابتدا با یک مکعب ساده، حجم به گونه‌ای تغییر شکل یافت تا هم چشم‌اندازی برای تماشاگران بر فراز زمین بازی و منطقه‌ی وسیع‌تر فراهم کند، و هم فضایی کافی برای رختکن‌ها درون سازه حفظ شود

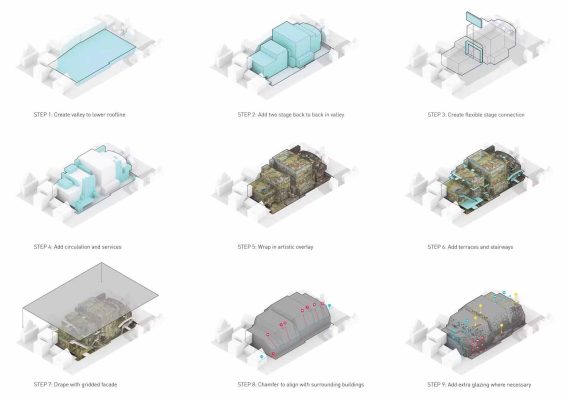

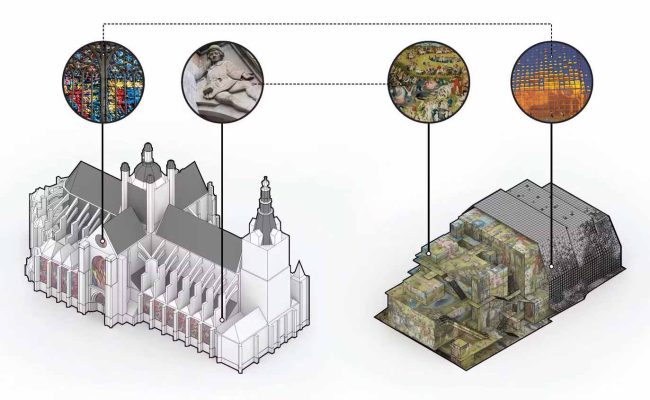

Theater aan de Parade, ‘s-Hertogenbosch, Netherlands
ساخت تئاتر “آند پاراده” (Theater aan de Parade) در شهر دن بوش در جنوب هلند، با رویکردی عملکردگرا، مشابه بسیاری از پروژه‌های فرهنگی OMA، پیش می‌رود. مجموعه‌ای پلکانی از احجام، بر اساس نیازهای برنامه‌ای تئاتر شکل گرفته است، پیش از آنکه نمای شبکه‌بندی شده‌ای بر روی سازه “کشیده” شود و عناصر ناهمگون را در پوششی ظریف و سوراخ‌دار یکپارچه سازد.

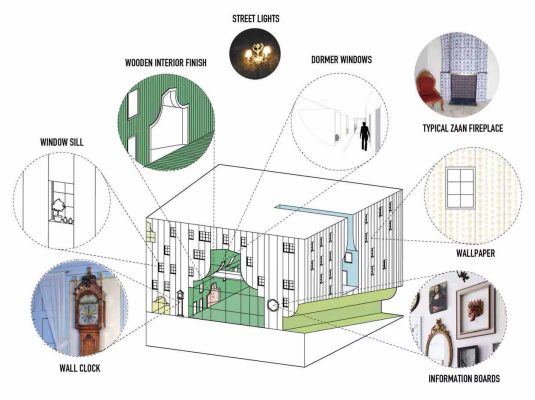

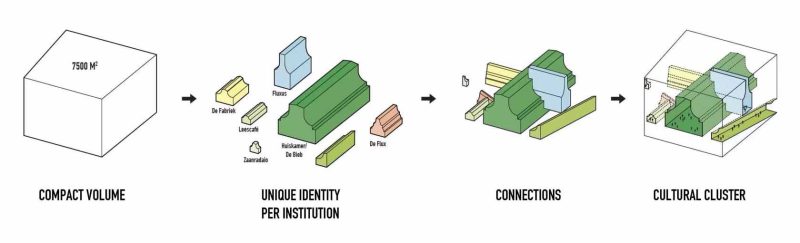

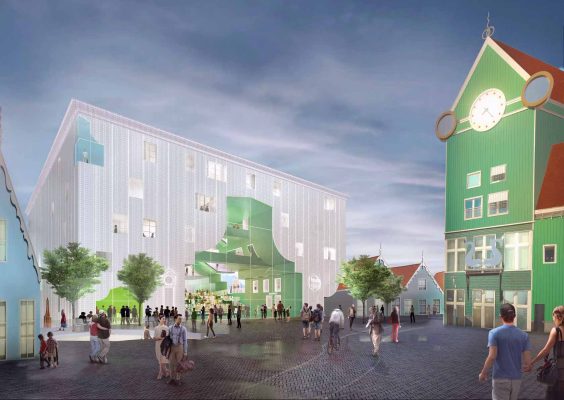

Cultural Cluster Zaanstad, Zaanstad, Netherlands
فرم نامتعارف و طیف رنگی پروژه کاربری مختلط پیشنهادی MVRDV در زانستاد، از سقف‌های تاریخیِ “زانسه اسخانس” (Zaanse Schans) که یک سایت میراث جهانی یونسکو است، الهام گرفته شده است. سازه‌ی حاصل، قرار است نمایشی چشمگیر از پست‌مدرنیسم معاصر باشد، شبیه به تفسیر کنایه‌آمیز سبک‌های سنتی توسط گروه بریتانیایی FAT (Fashion Architecture Taste).

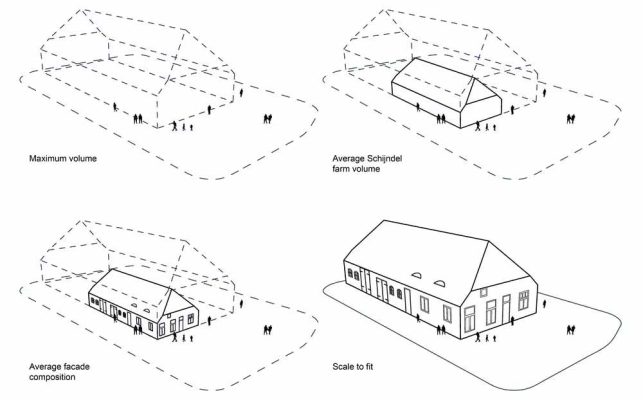

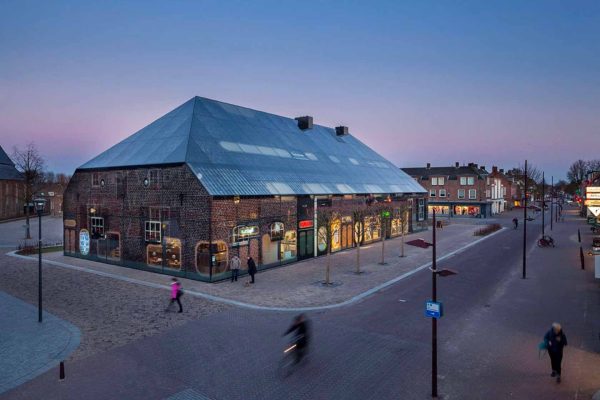

Glass Farm, Schijndel, Netherlands
پروژه‌ای دیگر که از میراث معماری هلند الهام گرفته، «مزرعه شیشه‌ای» است که در سال ۲۰۱۳ تکمیل شد و یادآور انبارهای سنتی شهر شخَیندل است. دفتر معماری MVRDV با بزرگ‌نمایی خط بام و جزئیات نماهای یک خانه روستایی آجریِ «متوسط»، رستوران‌ها، فروشگاه‌ها و یک مرکز سلامت را در پوسته‌ای سوررئال از شیشه‌های چاپ‌شده با سرامیک دیجیتال پنهان کرده است.

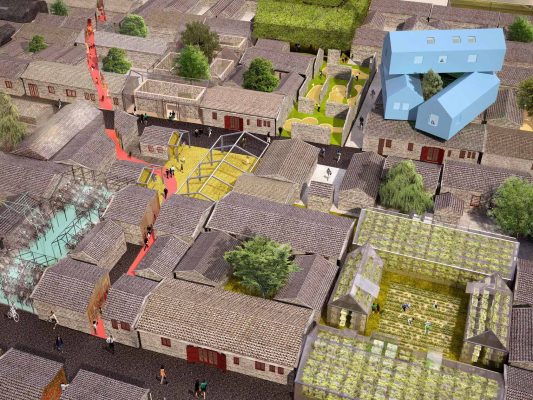

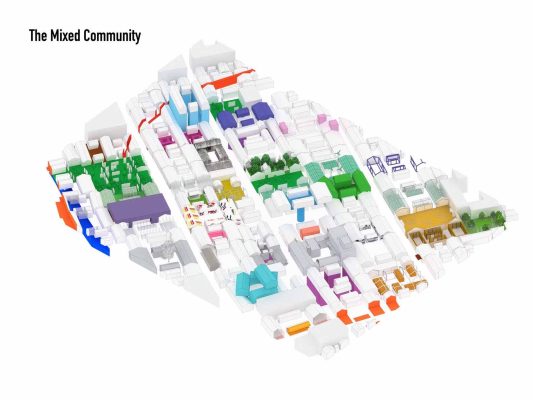

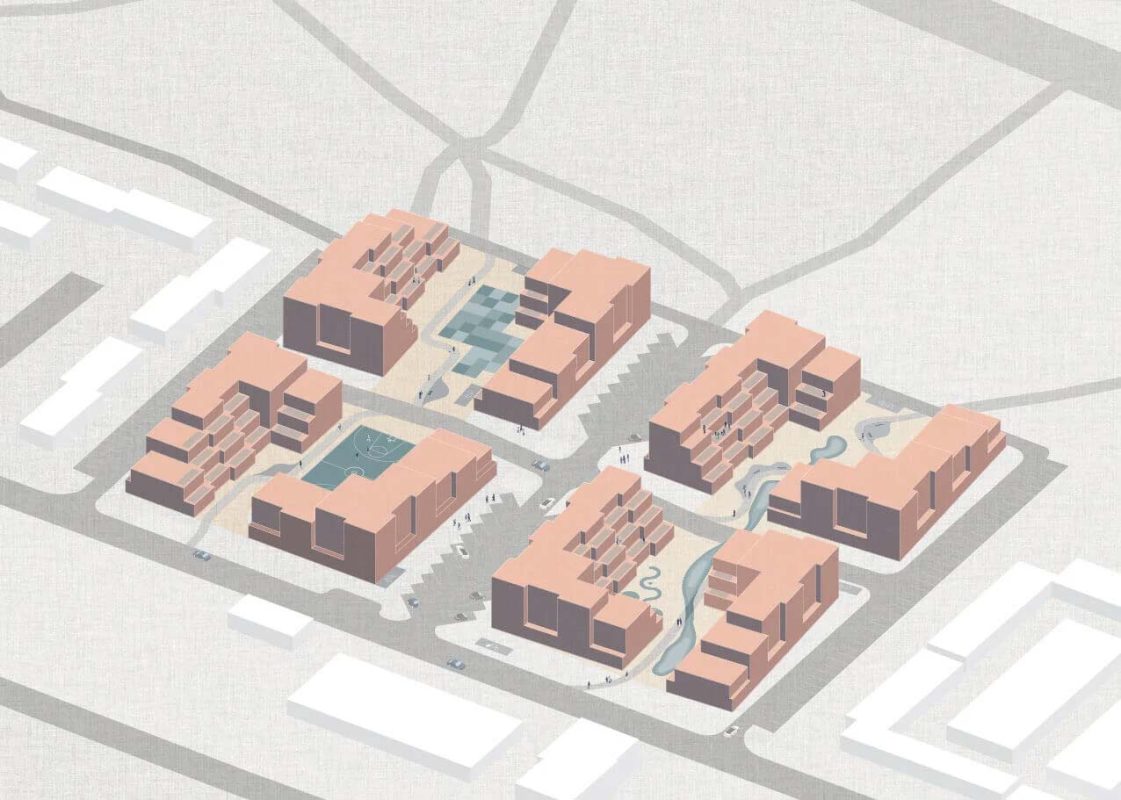

The Next Hutong, Beijing, China
دیاگرام‌های بازتفسیر MVRDV از «هوتونگ» سنتی چینی، در مقیاسی بسیار بزرگ‌تر از دیگر نمونه‌های این فهرست طراحی شده‌اند و شامل ده‌ها مداخله معماری برای توسعه بخشی از پکن هستند، بی‌آن‌که بافت شهری موجود را از میان ببرند. افزودنی‌های رنگ‌بندی‌شده، ماهیت کاربری ترکیبی این پیشنهادها را برجسته می‌کنند؛ از کوچه‌پس‌کوچه‌ها و زمین‌های بسکتبال گرفته تا واحدهای مسکونی طبقاتی و باغ‌های اشتراکی.

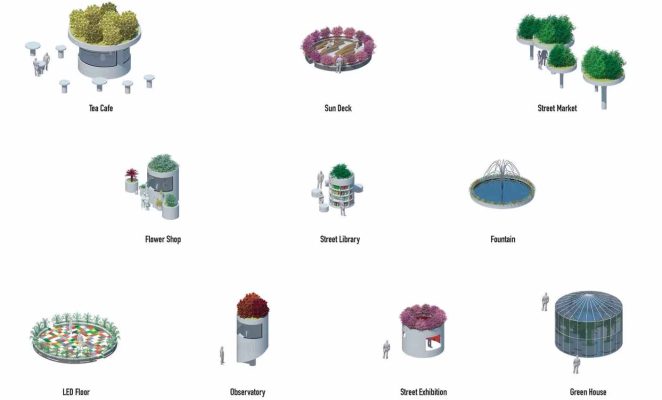

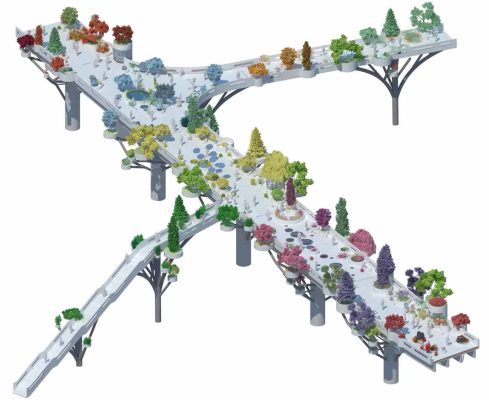

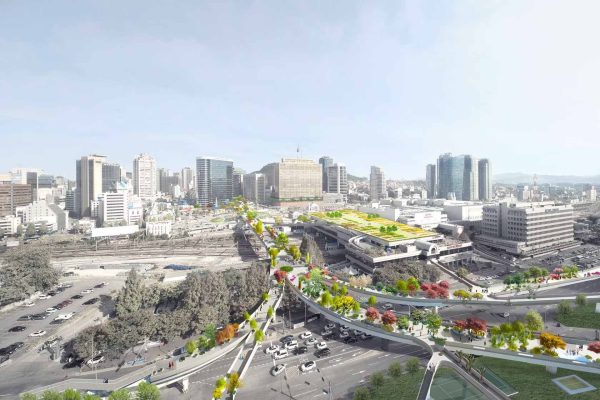

Seoul Skygarden, Seoul, South Korea
این پروژه که در زمان انتشارش در سال گذشته به‌عنوان نسخه‌ی سئول از «های‌لاین» نیویورک شناخته شد، شامل دیاگرام‌هایی است که در آن‌ها کاشت‌های رنگ‌بندی‌شده به تفکیک کاربری‌های مختلف در طول این پارک مرتفع کمک می‌کنند. این بزرگراه سابق به طول ۳۱۰۰ فوت (۹۳۸ متر)، در مجاورت ایستگاه مرکزی سئول قرار دارد و قرار است با ۲۵۴ گونه‌ی گیاهی مختلف پوشیده شود که بر اساس ترتیب الفبای کره‌ای سازمان‌دهی شده‌اند.

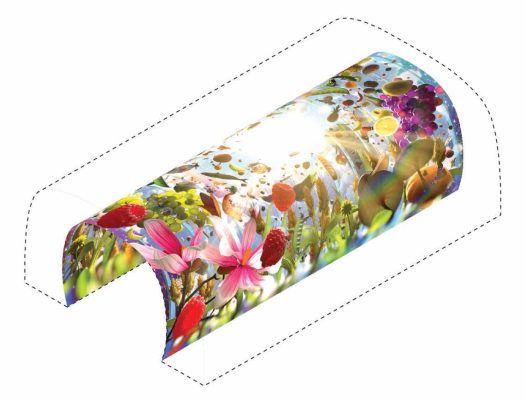

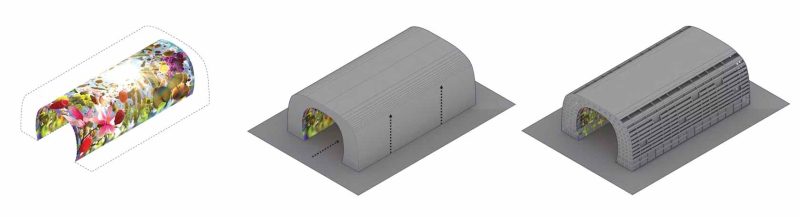

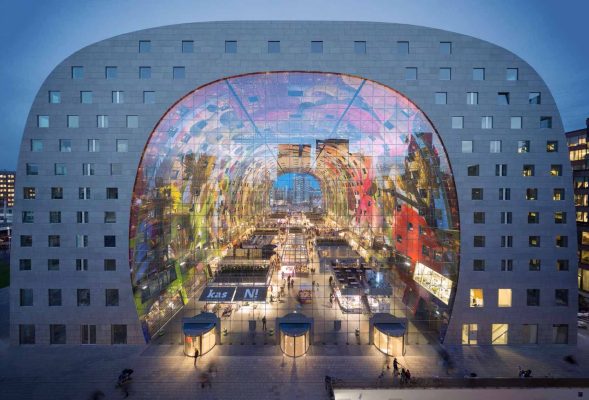

Market Hall, Rotterdam, Netherlands
نسخه‌ی مدرن MVRDV از بازار سنتی سرپوشیده در روتردام، بر پایه‌ی مجموعه‌ای گسترده از دیاگرام‌های توالی‌محور شکل گرفته است؛ اما یکی از گویا‌ترین آن‌ها، سری «مادی‌سازی» (materialization) این دفتر معماری است. در تضاد با نمای بیرونی شیشه‌ای و خنثی، سطح داخلی این حجم قوسی‌شکل با نقاشی دیواری پرجنب‌وجوشی پوشانده شده — اثری به مساحت ۱۱۸٬۴۰۰ فوت مربع (۱۱٬۰۰۰ متر مربع) که به گفته‌ی دفتر MVRDV، ساخت آن «باید بزرگ‌ترین پازل اروپا بوده باشد!»
